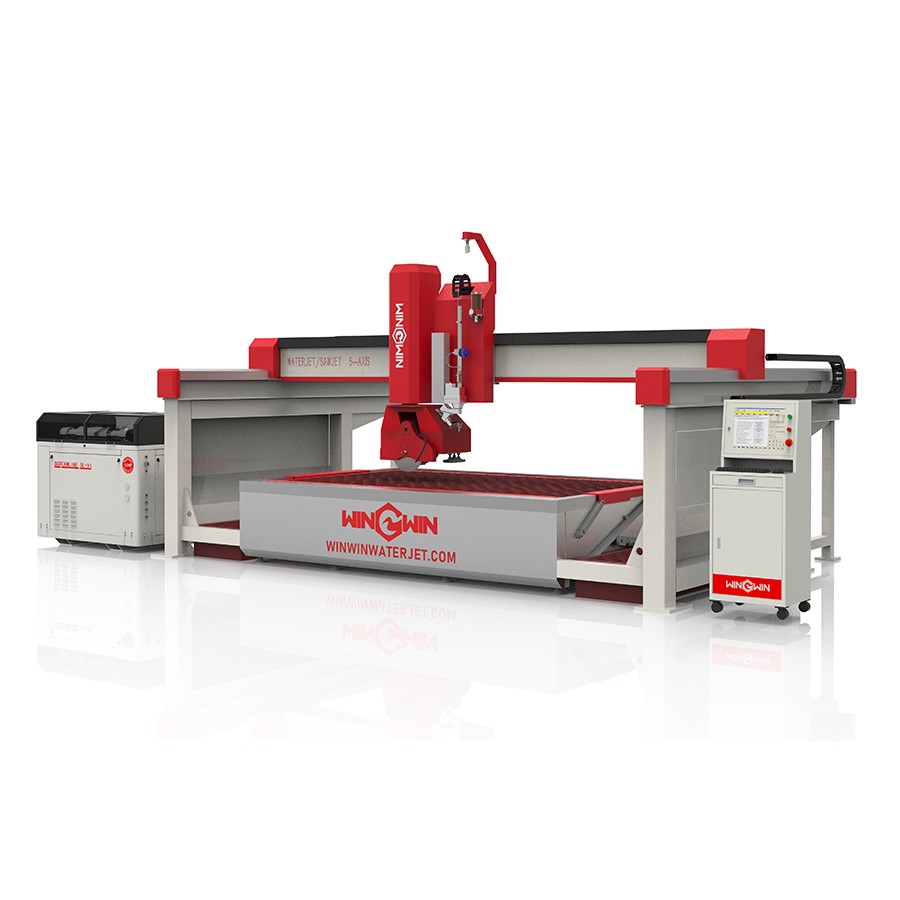

5-осевой станок для струйной резки пилой

Описание

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЖУЩЕЙ ПЛАТФОРМЫ 3220 WATERJET/SAWJET 5A

Наименование параметра	Значение
Эффективный ход резки	Ось X: 3200 мм, Ось Y: 2000 мм, Ось Z: 200 мм
Угол наклона гидроабразивной режущей головки	Ось C: 360°, Ось A: ±75°
Угол наклона абразивной дисковой режущей головки	Ось C: 360°, Ось A: 45°
Точность управления	±0,01 мм
Точность повторного позиционирования	±0,01 мм
Точность резки	±0,1 мм
Скорость резки	0,8–3 м/мин
Частота вращения шпинделя	3000–6000 об/мин
Частота вращения фрезы	18 000 об/мин
Конструкция	Направляющие с масляной ванной
Габаритные размеры	6100 × 3700 × 3500 мм
Диаметр отрезного диска	350–450 мм

ВОПРОСЫ И ОТВЕТЫ

1. Насколько крута кривая обучения?

Для опытных операторов ЧПУ освоение базовых операций занимает от 2 до 4 недель. Освоение расширенных функций, таких как 5-осевая резка под углом и оптимизация траекторий инструмента, требует от 2 до 3 месяцев. Большинство производителей предоставляют обучение на месте и удалённую поддержку для ускорения процесса обучения.

2. Какое техническое обслуживание требуется и насколько надёжен насос?

Насос требует замены уплотнений каждые 500–1000 часов работы, замены масла и проверки сопла. Среднегодовые затраты на техническое обслуживание составляют от 3 000 до 6 000 долларов США. Современные насосы надёжны при использовании чистой воды и регулярном сервисном обслуживании. Доступны расширенные гарантии.

3. Какие средства безопасности включены?

Средства безопасности включают: полные защитные кожухи или световые барьеры, кнопки аварийной остановки, автоматическое отключение при открытии дверей, предохранительные клапаны сброса давления, порты для сбора пыли и защитные кожухи диска. Системы обнаружения столкновений предотвращают поломку инструмента и защищают оператора от случайного контакта.

4. Каковы гарантия и послепродажное обслуживание?

Стандартная гарантия охватывает механические части в течение 1–2 лет и насос в течение 1 года. Поддержка включает удалённую диагностику, помощь по телефону и электронной почте, а также сервисную сеть выездного обслуживания. Расширенные гарантийные планы и договоры на профилактическое обслуживание предлагаются как опция, но рекомендуются.

5. Может ли она выполнять 5-осевые угловые резы и резку с эффектом водопада (waterfall edges)?

Да, современные Sawjet обладают 5-осевыми возможностями, что позволяет выполнять сложные угловые резы под углом до 55 градусов. Это даёт возможность создавать кромки с эффектом водопада, бесшовные стыки и скошенные профили без дополнительного оборудования. Станок автоматически наклоняет диск или гидроабразивную головку для выполнения резки под углом.

6. Как она соотносится с отдельно стоящим гидроабразивным станком или мостовым камнерезным станком?

По сравнению с отдельно стоящим гидроабразивным станком, Sawjet в 5–10 раз быстрее при прямолинейных резах и потребляет меньше абразивного материала. По сравнению с мостовым камнерезным станком, она лучше справляется с узкими углами и сложными формами. Она объединяет лучшие качества обоих типов оборудования, но имеет более высокую начальную стоимость.
